低成本，多功能，接線簡單，輕松實現壓力機復雜的安全控制！

1?基本介紹

1.1符合標準

u?本安全模塊-Safe-module急停監控、安全門監控、安全光柵監控、凸輪檢測等符合EN?ISO13849-1?PL?e要求。?

u?雙手按鈕監控符合BS?EN574-1996?IIIC的要求。

1.2?用途

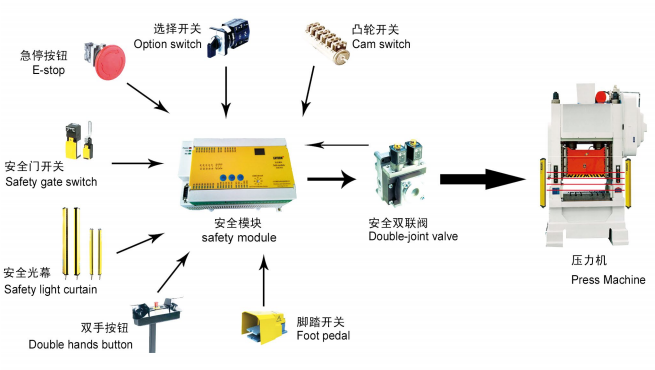

接線簡單，易于操作，安全模塊主要應用于機床、折彎機安全控制：

u?多路急停監控。

u?2路安全門或安全栓監控。

u?2路安全光柵監控。

u?1路雙手監控，1路腳踏監控。

u?1路凸輪信號檢測。

u?超程、斷軸信號檢測。

u?安全雙聯閥檢測。

u?凸輪開關檢測。

u?寸動、單次、連續功能。

u?符合EN60204-1的安全回路。

u?符合GB?27607-2011、GB?28243-2012標準要求。

1.3特點

u?光柵操作具有“自動”和“強制手動”復位模式。

u?繼電器觸點輸出：2組常開（N/O）安全觸點輸出，1組常閉（N/C）輔助觸點輸出。

u?普通晶體管輸出（急停、光柵、安全門、雙手）。

u?為監控外部接觸器/繼電器（雙聯閥）提供反饋控制循環。

u?具有輸入輸出狀態指示燈。

u?開機輸入端口自檢功能。

u?報警：

①開機自檢，端口短路報警

②超程報警

③斷軸報警

④凸輪開關異常報警

該安全模塊符合以下安全要求：

u?電路中帶有自我監控的冗余電路，使用雙MCU控制系統。

u?即使有一個元件損壞，安全功能仍然有效。

u?在每個開關周期中通過正確的斷開和閉合可以自動檢測安全模塊的安全功能。

u?交叉短路檢測功能

主要技術參數：

●電壓：24V?DC/AC???????????????

●?功耗：6.5W（不帶負載）

●輸出：2N/O安全觸點輸出?1N/C輔助輸出?4PNP晶體管輸出?????

●2個預留功能輔助輸出

●切換容量：安全觸點為AC-15，5A/250V?DC-13，6A/24V??晶體管PNP輸出?0.8A?24VDC

●吸合時間：<50ms?????????????????????????????????????????

●釋放時間：<20ms

●雙手同步時間：0.5S??????????????????

●抗干擾性能：IEC61131-2
